Diagram Aliran Proses (Process Flow Diagram / PFD)
PFD yaitu representasi fundamental dari sebuah proses yang secara skematis menggambarkan konversi bahan baku sampai produk jadi tanpa mengamati detail bagaimana konversi tersebut terjadi. arus bahan dan utilitas proses di antara unit yang berbeda dalam akomodasi. Beberapa PFD memperlihatkan minimal detail sementara lainnya mungkin tergolong detail yang signifikan. Kedua different Pendekatan desain dibahas di bawah ini.
1. Pendekatan Detail Minimum
Instrumentasi dan kontrol (I & C) ditunjukkan pada PFD, alasannya adalah perlengkapan ini tidak penting untuk keseimbangan material. Komponen I & C individual juga bukan bagian ongkos yang signifikan anggaran keseluruhan Katup dan pemancar umumnya akan ditampilkan di bagian P & ID dan dokumen proyek lainnya.
2. Pendekatan Detail Tambahan
Dalam proyek Insinyur I & C terlibat dalam pengembangan PFDs. PFD mungkin akan memasukkan detail desain seperti ukuran utama titik mentega, metode kendali, katup kendali, dan evaluasi proses. PFDs Digunakan sebagai tutorial, atau bahkan mungkin langkah awal, dalam pengembangan P & ID. Tujuan PFD ialah mendefinisikan desain proses.
• Deskripsi Proses Pabrik 001 Drum Knockout D-001
– Gas masuk, yang terdiri dari adonan cairan minyak bumi dan Uap, berasal dari aneka macam bab tanaman dan disalurkan ke drum knockout, D-001, di mana cairan dan uapnya dipisahkan oleh ekspansi dan kecepatan yang lambat.
– Cairan adonan minyak bumi dipompa ke pemisah dan uap diarahkan ke suar.
– Material yang masuk biasanya kondensat 10%, tetapi di bawah beberapa kondisi, kondensasi dapat dikurangi secara substansial.
– Gas lembap akan bermacam-macam dalam suhu dari yang rendah 90 °F ke a tinggi 180 °F
3. Tim Desain

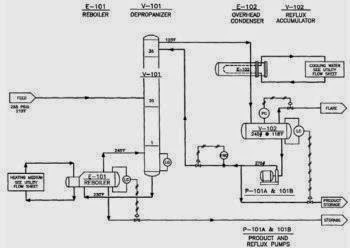

Ada tekanan untuk menambahkan lebih banyak rincian pada PFD, mungkin ini saatnya untuk mengalihkan upaya perancangan untuk P & ID. Beberapa proyek mungkin menawarkan dasar atau bahkan lebih Instrumentasi rinci dan kontrol berita. Namun, symbol lazimnya dipakai untuk menunjukkan perangkat ini pada PFD. beberapa kontraktor atau pemilik teknik menggunakan PFD selaku langkah pertama merancang tata cara instrumentasi dan kendali. Misalnya, bulat dengan huruf tunggal P dalam menunjukan bahwa tekanan pada titik ini penting untuk proses dan harus diukur. Demikian juga penggunaan F untuk anutan, L untuk level, atau T untuk temperature dalam lingkaran akan menunjukkan di mana variabel-variabel ini diukur. Itu sistem instrumentasi dan kontrol yang sempurna yang diperlukan akan dikembangkan kemudian ditampilkan di P & ID.
Pabrik pembuatan batch mungkin berisi peralatan yang dipakai dengan cara yang berlainan, dalam urutan yang berlawanan, seringkali berbeda batch atau produk pada satu waktu, atau pada waktu yang berlawanan. Proses berjalan dalam seperangkat perlengkapan yang didefinisikan dalam ANSI / ISA-88.01-1995, Batch Control Bagian 1: Model dan Terminologi selaku sebuah sel proses.
Perhatikan bahwa hanya suatu ajaran nomor, (1), (2) atau (3) mengidentifikasi jaringan pipa. Tidak termasuk ukuran garis, bahan konstruksi, atau rating tekanan (ANSI 150, ANSI 300, dll) untuk apapun dari perpipaan yang ditunjukkan pada PFD. Perhatikan juga bahwa tidak ada simbol atau data ditunjukkan untuk driver pompa. Hanya nomor peralatannya, G-005 yang mengidentifikasi pompa.
Video alat-alat kimia mampu di lihat di link berikut : https://www.youtube.com/watch?v=vhOpIrUjdw0
Video alat-alat kimia mampu di lihat di link berikut : https://www.youtube.com/watch?v=vhOpIrUjdw0
Gas basah masuk ke D-001, Drum Knockout, kawasan cairannya mengembun keluar dari arus gas lembap dikala gas mengembang dan mendingin. Cairan dipompa ke sebuah pemisah (pada PFD lain) dimana air dan cairan proses dipisahkan. Angka arus (2) menunjukkan pompa G-005 memiliki tekanan discharge 50 psi. cairan yang dipompa memiliki berat jenis 0,9 pada suhu 60ºF. Pompa memiliki kapasitas 1.000 pound / jam dan suhu materi degassed bervariasi antara 70ºF dan 170ºF. Ujung cahaya atau gas, 9.000 pound / jam dan ditampilkan sebagai nomor arus (3) disalurkan ke suar, yang ditunjukkan pada PFD lain. Tekanan yang diperlukan untuk bergerak jumlah gas ke suar ini yaitu 4 psi. Dari PFD simulasi sederhana ini kita punya cukup info untuk memulai pengembangan P & ID. Untuk rancangan proyek tim PFD menjadi kurang penting ketika P & ID berkembang dan prosesnya suhu, tekanan, dan arus digunakan untuk menyusun tolok ukur rancangan. Namun, jikalau ini tetap berlangsung ketika proyek meningkat , ini bisa dipakai untuk membiasakan contraktor dan personil pemilik dengan prosesnya. Biasanya jauh lebih mudah Pahami dasar-dasar proses dari PFD dibandingkan dengan dari P & ID.
